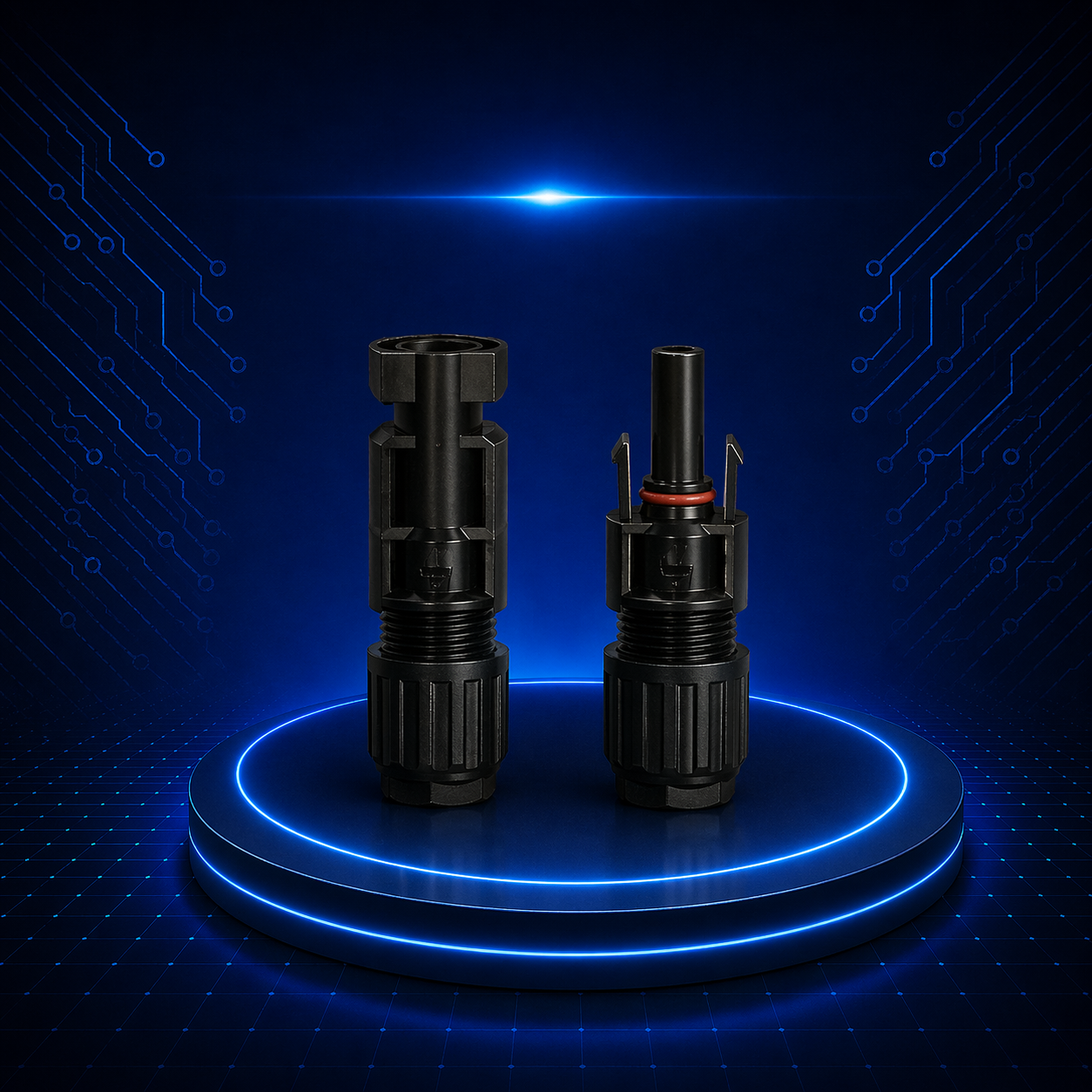

Model: Connector MC4

📋 Əsas məlumatlar

Ştiftin ölçüsü (Pin): 4,0 mm

Bağlantı növü: Sıxılma (krimp)

Qarşı tərəflə birləşdirmə qüvvəsi: 50N-ə qədər

Yanıcılıq sinfi: UL94-V0

Təhlükəsizlik sinfi: II

🛡️ Qorunma və Ətraf mühit

Sudan qorunma dərəcəsi: IP67

İşçi temperatur: -40°C-dən +90°C-dək

⚡ Elektrik xüsusiyyətləri

Nominal cərəyan: 30 A

Kontakt müqaviməti: 0.3 mOm

Nominal gərginlik: 1000 V-a qədər

⚙️ Ümumi məlumatlar

Rəng: Qara

Kontakt materialı: Qalaylanmış mis

İzolyasiya materialı: PC (Polikarbonat)

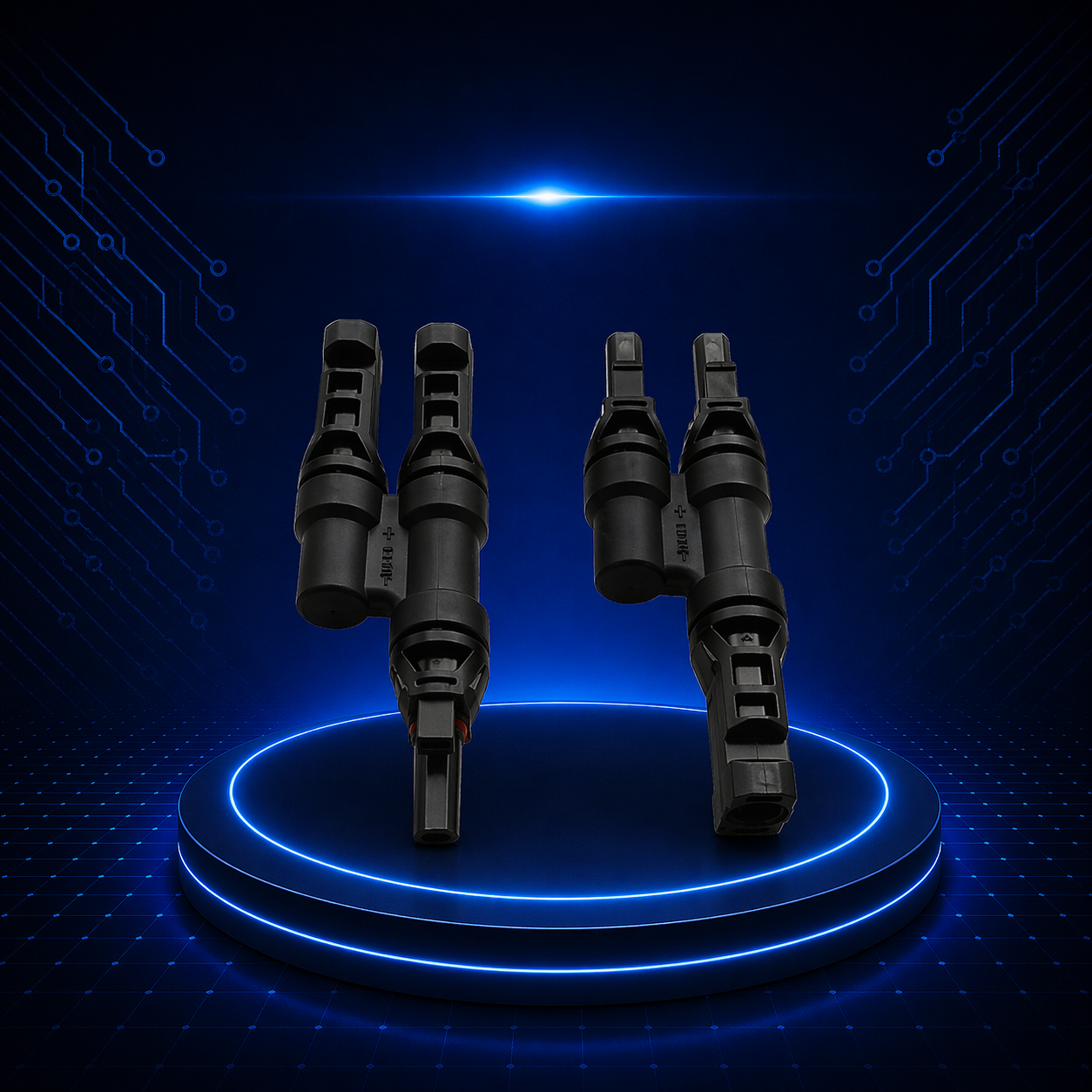

Model: Connector Y- type MC4

📋 Əsas məlumatlar

Birləşdirmə qüvvəsi: ≤ 50N

Ayırma qüvvəsi: ≥ 50N

Kontakt müqaviməti: 0.5 mΩ

Yanıcılıq sinfi: UL94-VO

Təhlükəsizlik sinfi: II

🛡️ Qorunma və Ətraf mühit

Qorunma dərəcəsi: IP67 / IP2X

İşçi temperatur: -40 ℃-dən +194 ℃-dək

⚡ Elektrik xüsusiyyətləri

Nominal cərəyan: 50 A

Nominal gərginlik: DC 1000V (Sabit cərəyan)

Sınaq gərginliyi: 600 V sabit cərəyan (50 Hz, min)

⚙️ Ümumi məlumatlar

Rəng: Qara

Kontakt materialı: Mis, gümüş örtüklü

İzolyasiya materialı: PPO (Polifenilen oksid)

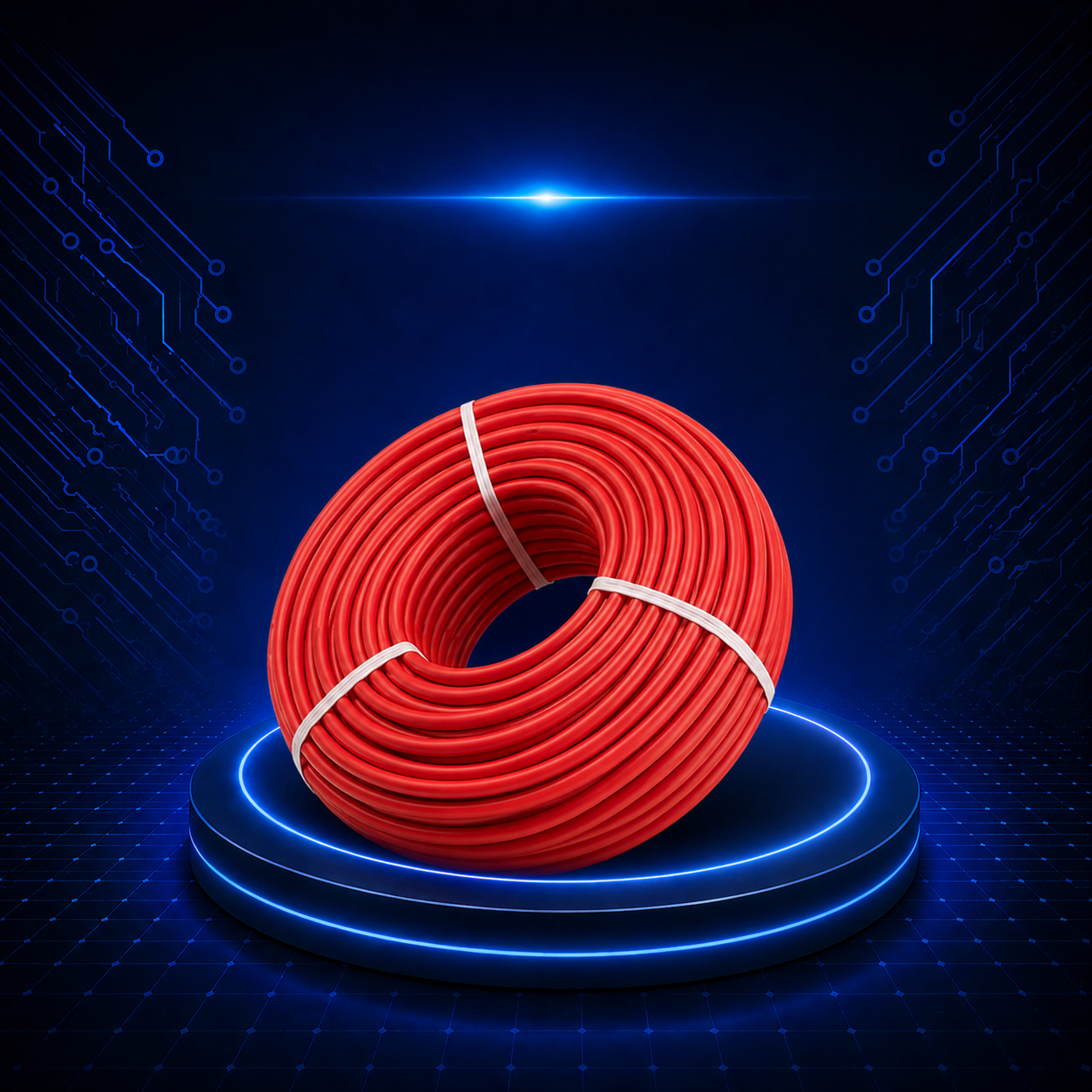

Əsas Texniki Parametrlər:

Kəsik sahəsi: 6 mm²

Material: Qalaylanmış mis (korroziyaya qarşı davamlı)

İzolyasiya: İkiqat XLPE qatı (yüksək termal və mexaniki müqavimət)

İşçi temperaturu: -40°C-dən +120°C-yə qədər

Gərginlik: DC 1.8 kV / AC 0.6/1 kV

Davamlılıq: UV şüalarına, ozona və yanğına qarşı tam sertifikatlı (EN 60332-1-2)

Xidmət müddəti: Xarici mühitdə 25 ilədək uzunömürlü istifadə

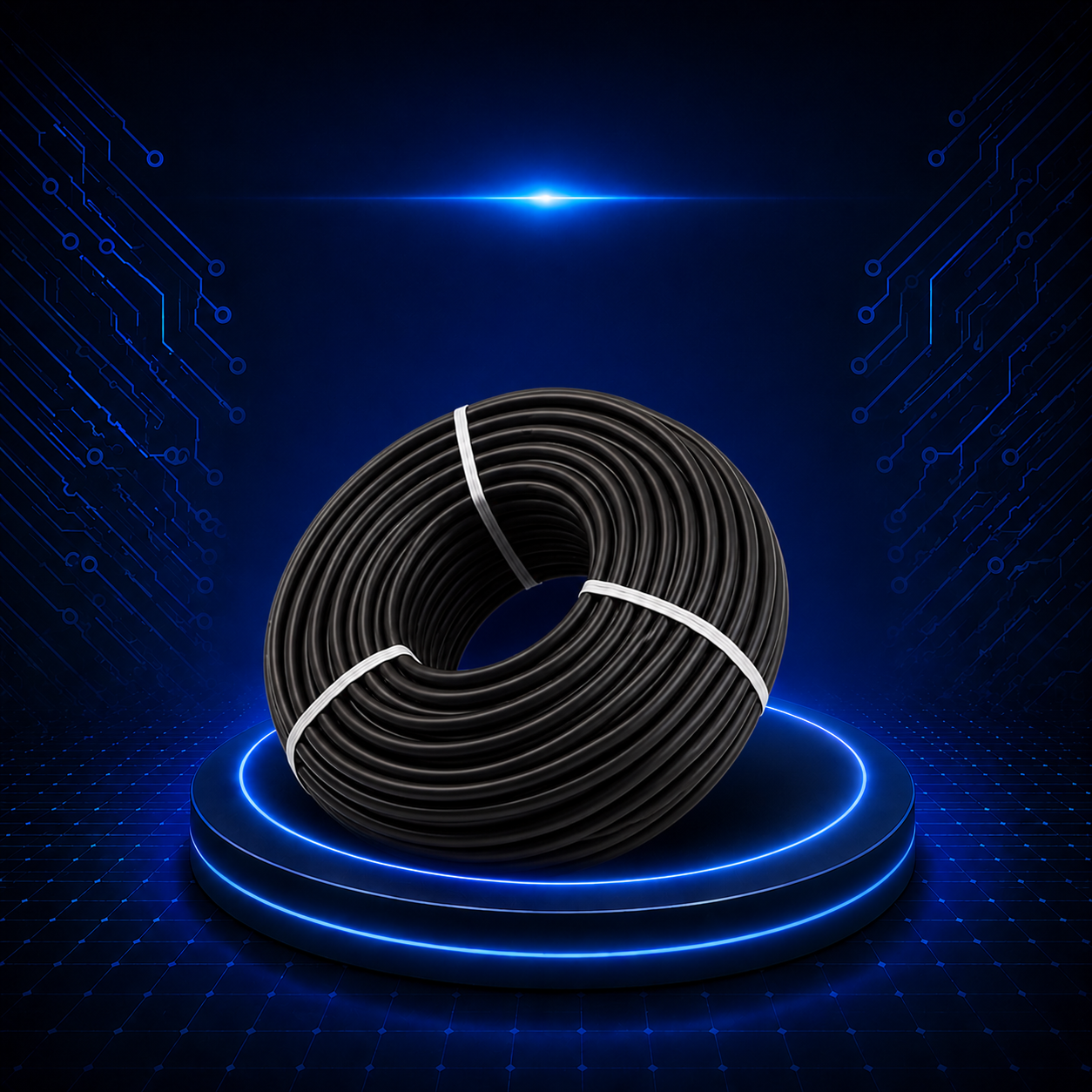

Əsas Texniki Parametrlər:

Kəsik sahəsi: 6 mm²

Material: Qalaylanmış mis (korroziyaya qarşı davamlı)

İzolyasiya: İkiqat XLPE qatı (yüksək termal və mexaniki müqavimət)

İşçi temperaturu: -40°C-dən +120°C-yə qədər

Gərginlik: DC 1.8 kV / AC 0.6/1 kV

Davamlılıq: UV şüalarına, ozona və yanğına qarşı tam sertifikatlı (EN 60332-1-2)

Xidmət müddəti: Xarici mühitdə 25 ilədək uzunömürlü istifadə

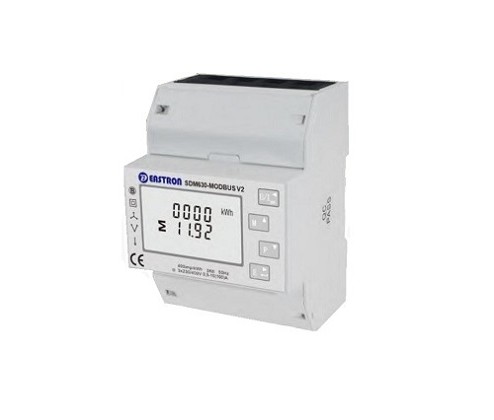

📊 Ölçmə dəqiqliyi

⚡ Gərginlik dəqiqliyi: 0.5%
🔌 Cərəyan dəqiqliyi: 0.5%
📊 Güc dəqiqliyi: 1%
🌐 Tezlik dəqiqliyi: 0.2%

📡 Kommunikasiya

📡 İnterfeys: RS485
⚡ Verilənlər sürəti: 9600
📜 Protokol: Modbus RTU
🔌 Aksesuar: RS485 kabeli (15 m)

🛡️ Sertifikat və mühafizə

✅ Sertifikat: CE
🏠 Qoruma dərəcəsi: IP51

🌡️ Ətraf mühit

❄️🔥 İşləmə temperaturu: -25°C … +55°C
❄️🔥 Saxlama temperaturu: -40°C … +70°C
💧 İşləmə rütubəti: 0 – 90% (kondensasiya olmadan)

⚡ Elektrik xüsusiyyətləri

🔌 Şəbəkə tipi: 3P4W (3 faza, 4 naqil)
⚡ Giriş gərginliyi: 320 – 520 VAC (faza-faza)
🌐 Tezlik: 50/60 Hz (45 – 56 Hz)
🔌 Normal cərəyan / Maks. cərəyan: 10 A / 100 A

📦 Quraşdırma və ölçülər

🔧 Montaj tipi: 35 mm DIN-raykası
⚪ Rəng: ağ
📏 Ölçülər: 72 × 94.5 × 65 mm
⚖️ Çəki: 398 q

✅ Yığcam: 3 fazalı enerji sayğacı, 100A-a qədər, RS485 Modbus RTU, IP51, DIN-raykasına quraşdırma, -25°C-dən +55°C-yə qədər işləyir.

📊 Ölçmə dəqiqliyi

⚡ Gərginlik dəqiqliyi: 0.5%
🔌 Cərəyan dəqiqliyi: 0.5%
📊 Güc dəqiqliyi: 1%
🌐 Tezlik dəqiqliyi: 0.2%

📡 Kommunikasiya

📡 İnterfeys: RS485
⚡ Verilənlər sürəti: 9600
📜 Protokol: Modbus RTU
🔌 Aksesuarlar:

RS485 kabeli (15 m)

3 ədəd CT (cərəyan transformatoru, hər biri 5 m kabel)

CT spesifikasiyası: 250A / 40mA, ∅24 mm

🛡️ Sertifikat və mühafizə

✅ Sertifikat: CE
🏠 Qoruma dərəcəsi: IP51

🌡️ Ətraf mühit

❄️🔥 İşləmə temperaturu: -25°C … +55°C
❄️🔥 Saxlama temperaturu: -40°C … +70°C
💧 İşləmə rütubəti: 0 – 90% (kondensasiya olmadan)

⚡ Elektrik xüsusiyyətləri

🔌 Şəbəkə tipi: 3P4W (3 faza, 4 naqil)
⚡ Giriş gərginliyi: 173 – 480 VAC (faza-faza)
🌐 Tezlik: 50/60 Hz (45 – 56 Hz)
🔌 Normal cərəyan / Maks. cərəyan: 10 A / 100 A (CT vasitəsilə 250A-a qədər)

📦 Quraşdırma və ölçülər

🔧 Montaj tipi: 35 mm DIN-raykası
⚪ Rəng: ağ
📏 Ölçülər: 94.5 × 72 × 65 mm
⚖️ Çəki: 280 q

✅ Yığcam: 3 fazalı sayğac, 3 ədəd CT (250A, ∅24 mm), RS485 Modbus RTU, IP51, DIN-raykası, -25°C-dən +55°C-yə qədər işləyir.

Material: Anodlaşdırılmış alüminium (korroziyaya davamlı, paslanmır).

Təyinatı: Panelləri damda və ya yerdə sabit saxlamaq üçün əsas rels.

Üstünlüyü: Yüngüldür, qaynaq tələb etmir (boltla yığılır), güclü küləyə və qara dözümlüdür.

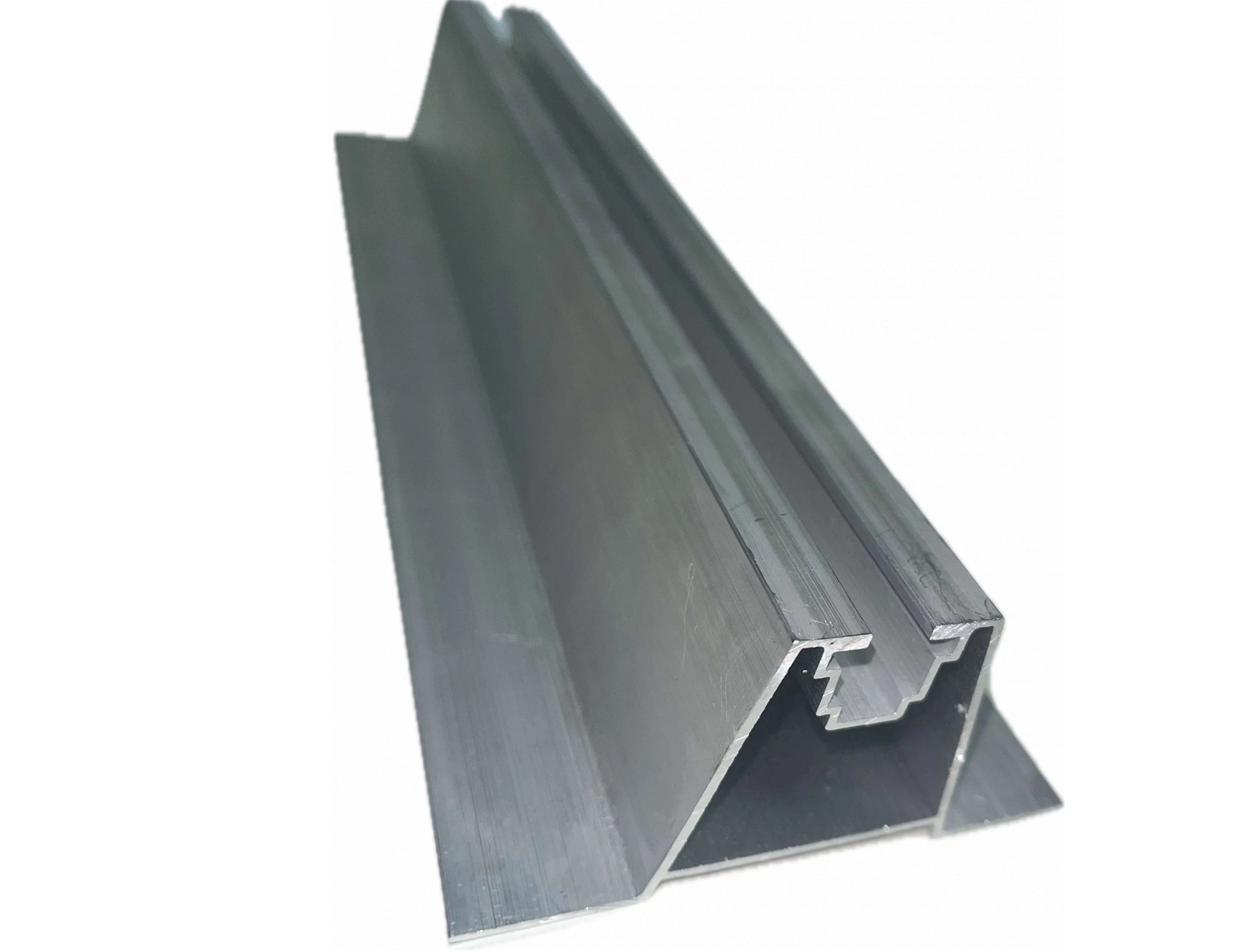

Təyinatı: Metal dam örtüklərinə birbaşa bərkidilmək üçün dizayn edilib. Uzun relslərə ehtiyac qalmır, kiçik parçalarla (məsələn, 25-40 sm) montaj edilir.

Material: Anodlaşdırılmış alüminium (paslanmaya qarşı tam dözümlü).

Üstünlüyü: Digər profillərə nisbətən daha ekonomikdir, damda az yer tutur və quraşdırılması çox sürətlidir.

Montaj: Altındakı geniş "qanadlar" vasitəsilə dama bərkidilir, üst kanalına isə panel sıxacları (clamps) keçirilir.

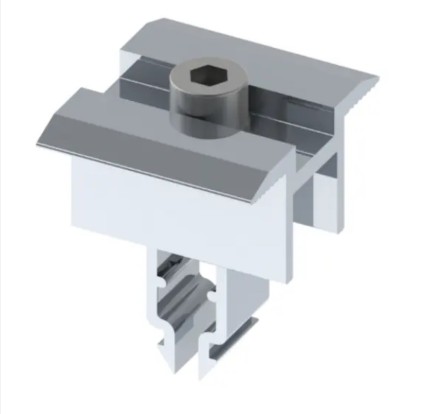

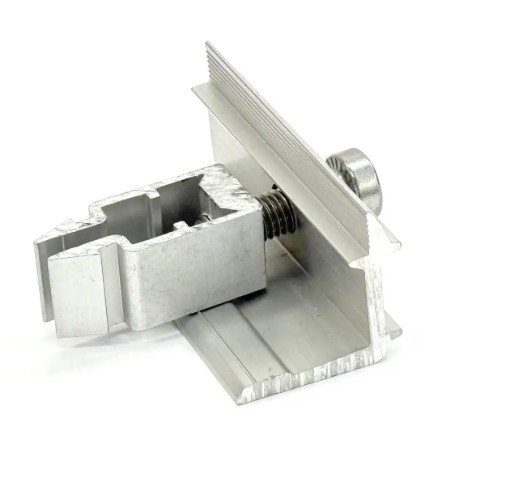

Təyinatı: İki panel arasındakı boşluğa yerləşdirilir və hər iki paneli eyni vaxtda profilə sıxaraq sabitləyir.

Ölçü: 30 mm (Sizin panelin qalınlığına tam uyğundur).

Material: Anodlaşdırılmış alüminium (AL6005-T5) və paslanmaz polad bolt (SUS304).

Üstünlüyü: * Sürətli montaj imkanı.

Hava şəraitinə (yağış, nəmişlik) tam davamlılıq.

Panelin çərçivəsini zədələmədən möhkəm tutur.

Təyinatı: Günəş paneli sırasının ən sonundakı paneli alüminium profilə bərkitmək üçün istifadə olunur.

Material: Yüksək möhkəmlikli anodlaşdırılmış alüminium (paslanmaya qarşı tam zəmanət).

Ölçü: Sizin panelləriniz 30 mm qalınlığında olduğu üçün, bu sıxacın hündürlüyü məhz 30 mm-ə uyğun seçilməlidir (panelin kənarına tam oturması üçün).

Komplektasiya: Adətən üzərində paslanmaz polad bolt (M8) və profilin kanalına keçən xüsusi qayka (T-nut) ilə birlikdə olur.

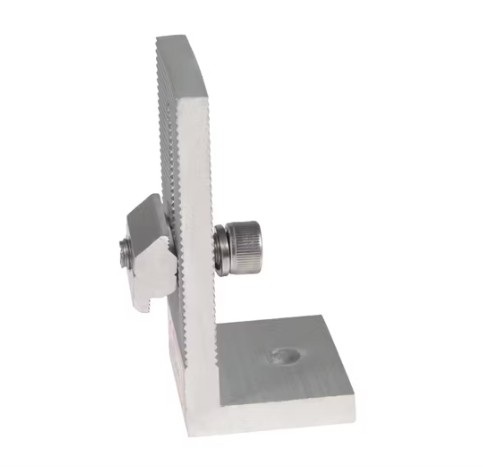

Təyinatı: Alüminium profili (rels) damın səthinə bərkitmək üçün "körpü" rolunu oynayır.

Material: Korroziyaya davamlı anodlaşdırılmış alüminium.

Hündürlüyün tənzimlənməsi: Üzərindəki uzunsov dəlik sayəsində profilin hündürlüyünü bir neçə santimetr yuxarı-aşağı tənzimləmək olur (bu, damdakı nahamarlıqları düzəltməyə imkan verir).

Sızdırmazlıq: Damın deşilməli olduğu yerlərdə su sızmasının qarşısını almaq üçün xüsusi EPDM rezin conta ilə təchiz olunur.

🏗️ Necə quraşdırılır?

Dama bərkitmə: Alt hissədən "uill-bolt" (vint) vasitəsilə damın konstruksiyasına vidalanır.

Profilə bərkitmə: Yan hissədən bolt və T-qayka vasitəsilə alüminium profilə birləşdirilir.

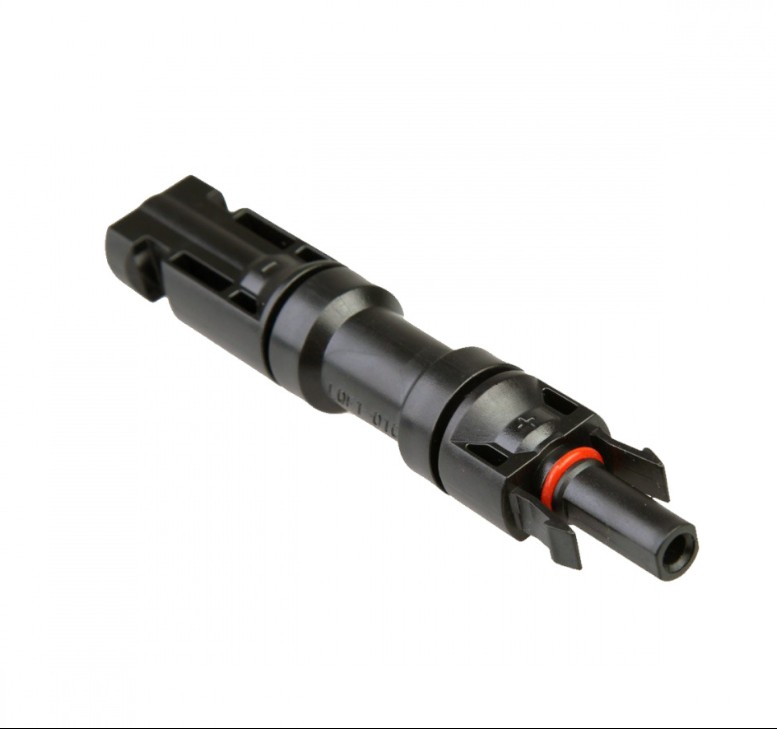

📋 Qısa Xüsusiyyətləri:

Funksiya: Cərəyanın geri qayıtmasını (reverse current) bloklayır, panelləri qoruyur.

Gərginlik: 1000V DC (yüksək gərginlikli sistemlərə uyğundur).

Cərəyan: 20 Amper (maksimum yük götürmə qabiliyyəti).

Qoruma: IP67 (suya və toza tam davamlıdır).

Material: UV şüalarına və yanğına dözümlü plastik.

❓ Sizin panellərə uyğundurmu?

Bəli, sizin panellərin Isc (8.82A) və Voc (47.80V) göstəriciləri bu diodun limitlərindən (20A / 1000V) qat-qat aşağı olduğu üçün tam təhlükəsiz şəkildə istifadə edilə bilər.

Nəticə: Əgər panelləri paralel birləşdirirsinizsə, hər sıra üçün bir ədəd bu dioddan istifadə etmək sistemin ömrünü uzadır.
